除塵器箱體結構設計
添加時間：2023-01-26 | 文章錄入：秩名 | 文章來源：原創

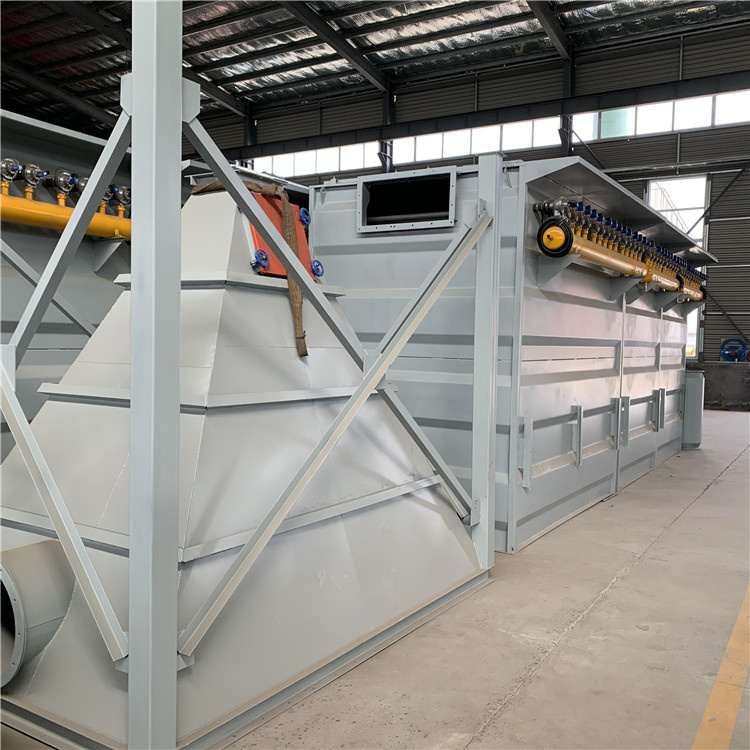

除塵器中箱體的結構設計
除塵器中箱體由若干件壁板連接后連續焊接而成。中箱體壁板一般采用厚度為5mm的普通鋼板制造。
在靠近中箱體中間部位有斜隔板組件，負責將塵氣室和凈氣室隔離開。中箱體的結構設計，主要是考慮壁板的耐負壓程度和斜隔板的耐負壓程度。
除塵器中箱體耐負壓強度一般按風機的全壓來計算。其計算過程同灰斗部分類似。本處從略。
除塵器上箱體的結構設計
除塵器上箱體在整個除塵器的設計中是屬于關鍵部位的設計，它的設計好壞直接關系到除塵器能否正常運行。設計上箱體時，應考慮到花板孔在上箱體內的合理布置、上箱體橫截面高度、離線孔的大小及方位。在有內旁通的情況下，還要考慮到離線孔與內旁通孔的位置關系。當然，對上箱體結構強度的驗算也是同等的重要。上箱體在設計時，應考慮設計有一定的斜度，以利于雨水的順利排放。
除塵器進風裝置的設計
除塵器進風裝置由下風管、風量調節閥和矩形進風管組成。對進風裝置進行設計，主要是考慮風管壁板的耐負壓程度。風量調節閥可以作為廠通件，其內的閥板一般采用5mm厚度的16Mn鋼板制作。此外，進風裝置的合理布置也很重要：應保證煙塵在經過進風裝置時，煙氣流向合理，對管壁的沖刷降低到最低。
為防止高濃度含塵煙氣對中箱體內濾袋及壁板的沖刷，煙氣離開進風裝置，通過矩形進風管的風速一般控制在4m/s以下。
進風裝置耐負壓強度一般按風機的全壓來計算。其計算過程同除塵器灰斗部分類似
除塵器中箱體由若干件壁板連接后連續焊接而成。中箱體壁板一般采用厚度為5mm的普通鋼板制造。
在靠近中箱體中間部位有斜隔板組件，負責將塵氣室和凈氣室隔離開。中箱體的結構設計，主要是考慮壁板的耐負壓程度和斜隔板的耐負壓程度。
除塵器中箱體耐負壓強度一般按風機的全壓來計算。其計算過程同灰斗部分類似。本處從略。
除塵器上箱體的結構設計
除塵器上箱體在整個除塵器的設計中是屬于關鍵部位的設計，它的設計好壞直接關系到除塵器能否正常運行。設計上箱體時，應考慮到花板孔在上箱體內的合理布置、上箱體橫截面高度、離線孔的大小及方位。在有內旁通的情況下，還要考慮到離線孔與內旁通孔的位置關系。當然，對上箱體結構強度的驗算也是同等的重要。上箱體在設計時，應考慮設計有一定的斜度，以利于雨水的順利排放。
除塵器進風裝置的設計
除塵器進風裝置由下風管、風量調節閥和矩形進風管組成。對進風裝置進行設計，主要是考慮風管壁板的耐負壓程度。風量調節閥可以作為廠通件，其內的閥板一般采用5mm厚度的16Mn鋼板制作。此外，進風裝置的合理布置也很重要：應保證煙塵在經過進風裝置時，煙氣流向合理，對管壁的沖刷降低到最低。
為防止高濃度含塵煙氣對中箱體內濾袋及壁板的沖刷，煙氣離開進風裝置，通過矩形進風管的風速一般控制在4m/s以下。
進風裝置耐負壓強度一般按風機的全壓來計算。其計算過程同除塵器灰斗部分類似
